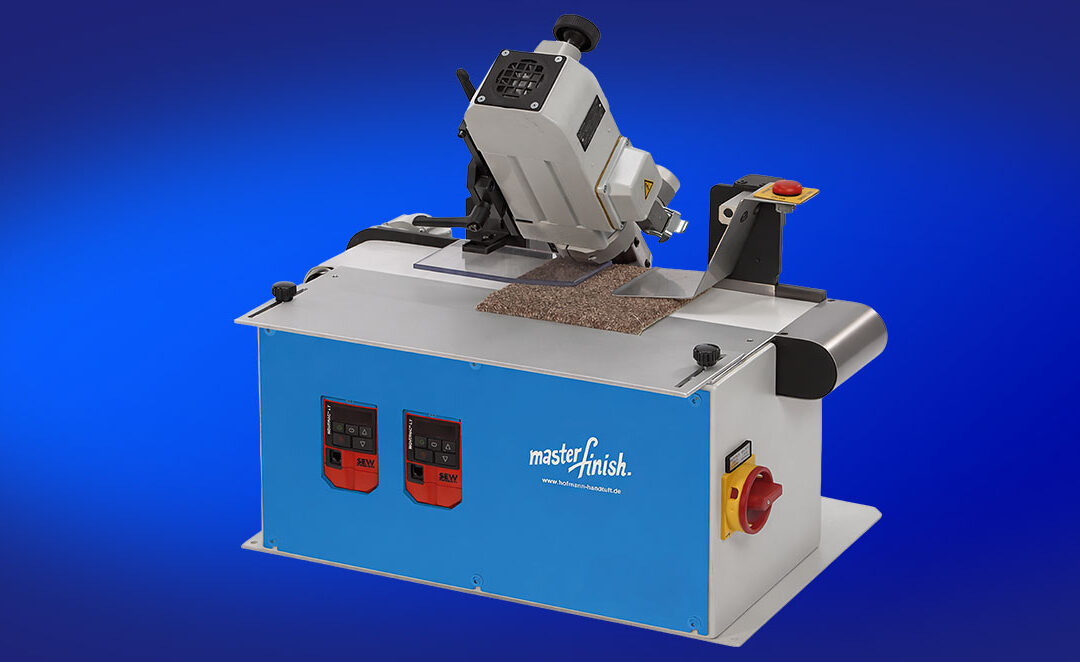

Diese Maschine mit Transportband ist ideal zum Scheren der Kanten an kleinen Musterstücken.

KS 50 ZeichnungDas Kernstück der Kantenschermaschine KS 50 ist unsere Schereinheit SE 50. Die Winkelverstellung beträgt bei der Standardausführung 0° – 60°. Die Tiefenverstellung ist stufenlos von 2mm bis 22mm möglich. Die Anlage-Platte für Teppichmuster kann stufenlos leicht von 20mm bis 210mm verstellt werden. Sämtliche Einstellungen sind rasch und leicht möglich, da je nur ein Klemmhebel gelöst werden muss.


Das Transportband wird von einem Drehstrom-Getriebemotor angetrieben. Die Band- und Schermotorgeschwindigkeit kann stufenlos mittels Frequenzumrichter eingestellt werden. Größere Teppichstücke werden beim Durchlauf manuell geführt. Scherbreite 50mm.


KS 50KS50


Technische Daten:

Anschluss 1~ 230 V/50 Hz; 0,5 kW
Abmessung ca. 500 x 630 x 370 mm
Gewicht ca. 39 kg

Download Prospekt KS 50


Schereinheit SE 50 L und SE 50 R

Die Schereinheit SE 50 L und SE 50 R kann auch individuell in Ihre vorhandene Produktionslinie eingebaut werden.
SE 50

Beachten Sie auch unsere Kantenschermaschine „Tandem“ Modell KS 50/SO mit zwei Schereinheiten SE 50 L und SE 50 R.

Fragen Sie uns bei Ihren Scherproblemen, wir stehen Ihnen gerne auch bei Sonderprojekten zur Verfügung.


Rationelles Arbeiten – Perfektes Finish mit der Schereinheit SE 50 L und SE 50 R

Unser in Teppichschermaschinen seit mehr als 30 Jahren erfolgreich eingesetztes Scherprinzip wurde auch bei der Schereinheit verwirklicht zum Einbau in Kantenschertischen, Kantenschermaschinen, Teppichmuster-Fertigungsanlagen und Sondermaschinen (z.B. zum Anfasern von Farbrollern).

se-50-l-r


Die Schereinheit SE 50 L und SE 50 R zeichnen sich aus durch:

  • Kompakte, stabile Bauweise
  • Spezial-Drehstrommotor, verschleißfrei, lange Lebensdauer
  • Stufenlose Drehzahlregelung mittels Frequenzumrichter
  • Scherwalze und Schermesser aus bestem Hochleistungs-Schnellstahl
  • Beide leicht wechselbar und oft nachschärfbar
  • Leicht einstellbar
  • Lange Standzeit

Technische Daten:

El.-Antrieb Drehstrommotor 3~230V; 0,2 kW, mit Frequenzumrichter
stufenlos regelbar bis 6000/min
Scherbreite 50 mm
Zubehör div. Schraubenschlüssel, Betriebsanleitung, Einstellehre
Gewicht ca. 5,3 kg
Abmessung ca. 230 x 230 x 275 mm
Anschluss für Absaugschlauch SS 35

Entsprechend der Transportrichtung des zu scherenden Teppichs und der Einbaurichtung der Schereinheit wird eine SE 50 L oder SE 50 R mit Scherwalze mit Links- oder Rechtsdrall eingesetzt (siehe Infoblatt „Schnittrichtung“). Wir empfehlen den Einbau mit Motor nach unten.

SE 50SE50


Für den Anbau an bestehende Anlagen haben wir verschiedene Befestigungseinheiten (siehe unsere Infoblätter hierüber).

Für den Antrieb der Schereinheiten stehen Frequenzumrichter für den Schaltschrankeinbau oder geschlossene Frequenzumrichter für den freien Anbau zur Verfügung (siehe Infoblatt).

Erforderliches Zubehör

Zur Absaugung der Teppichfusseln und zum „Aufrichten“ des Flors wird eine geeignete Absaugung benötigt.

Download Prospekt SE 50 L und SE 50 R
